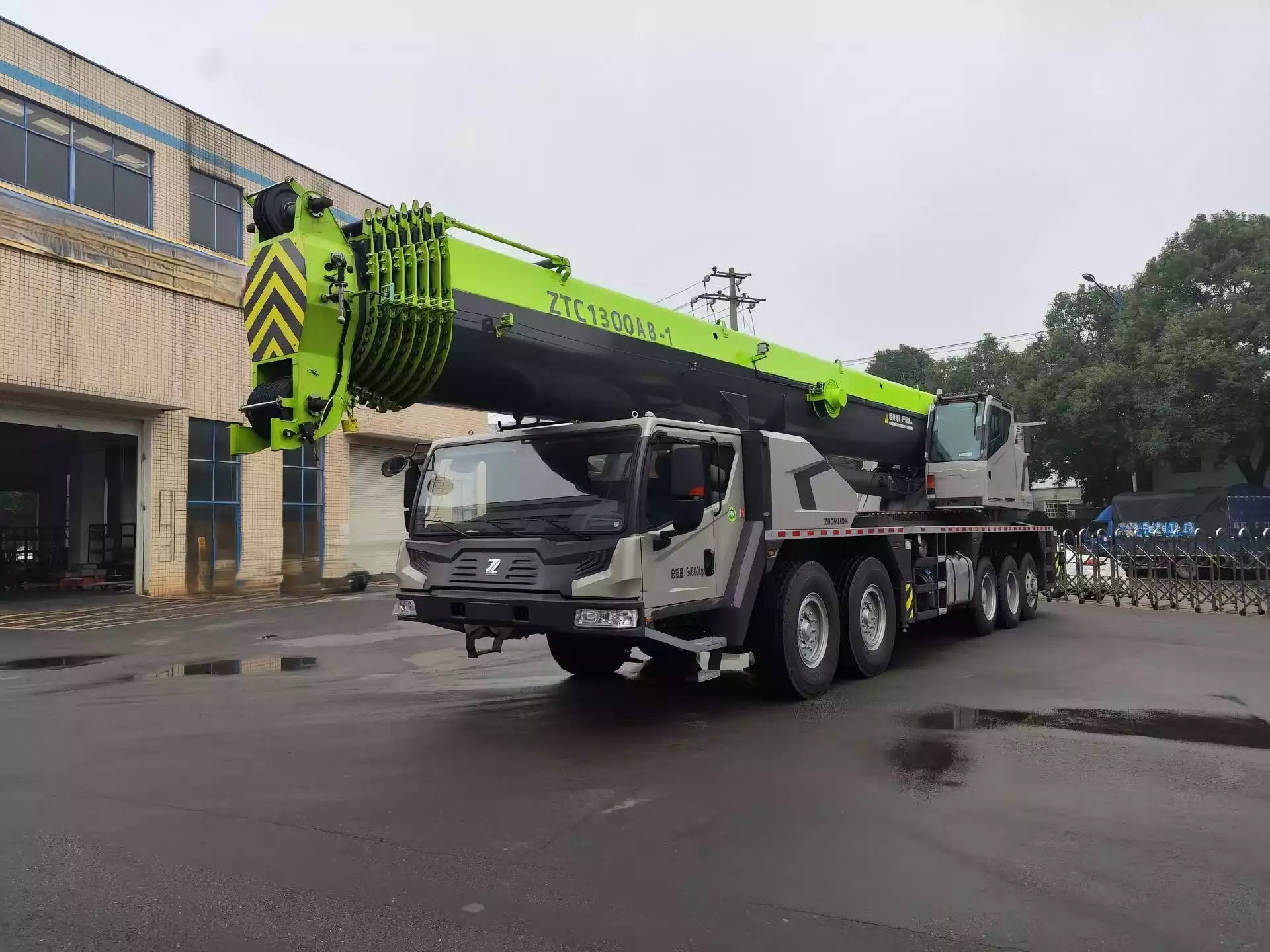

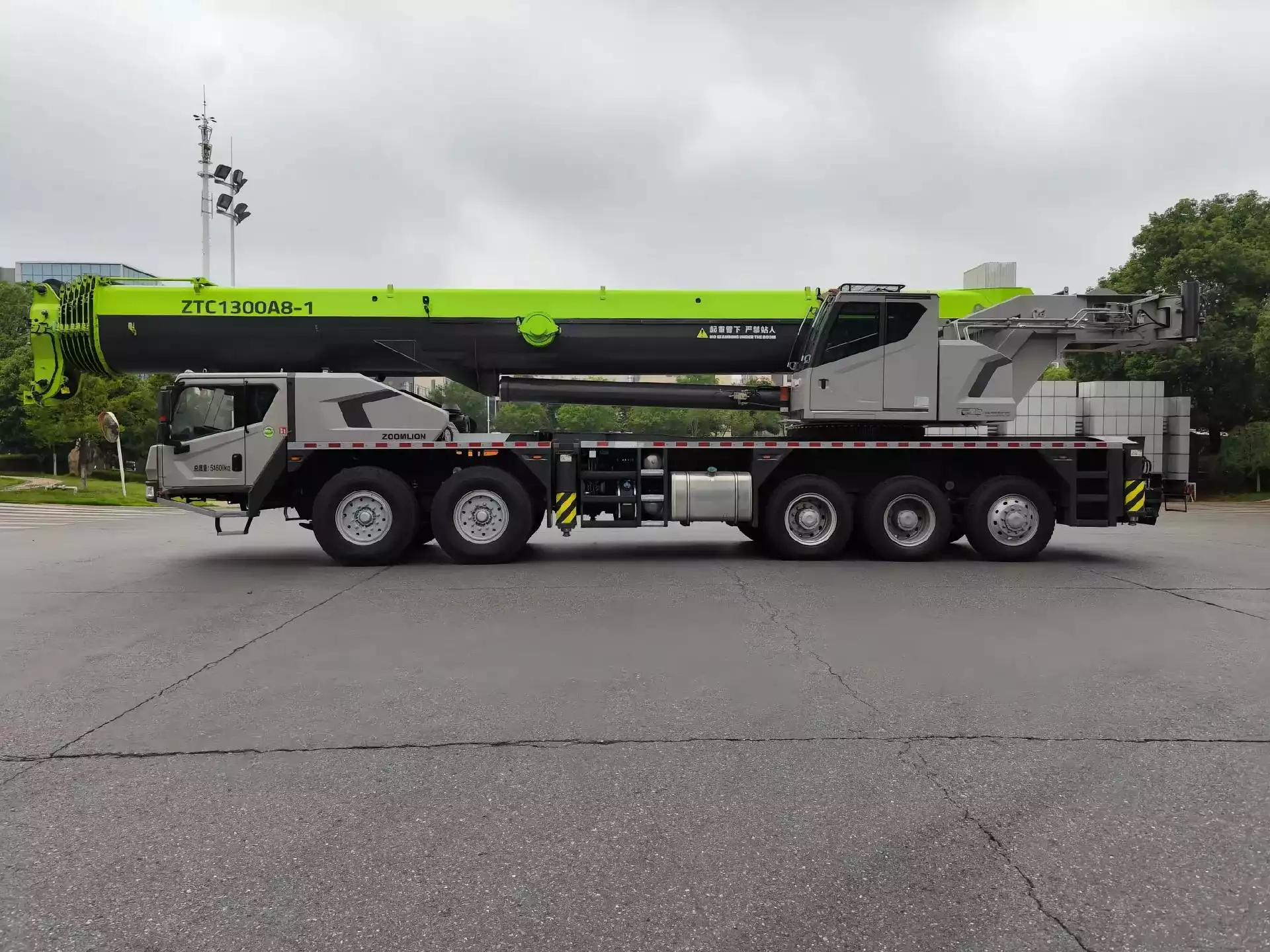

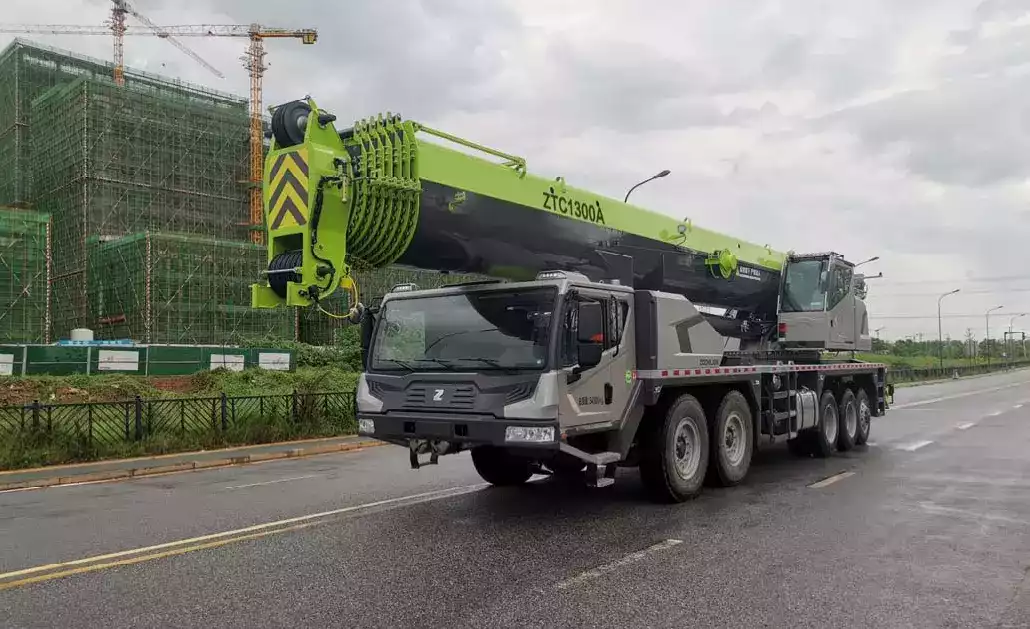

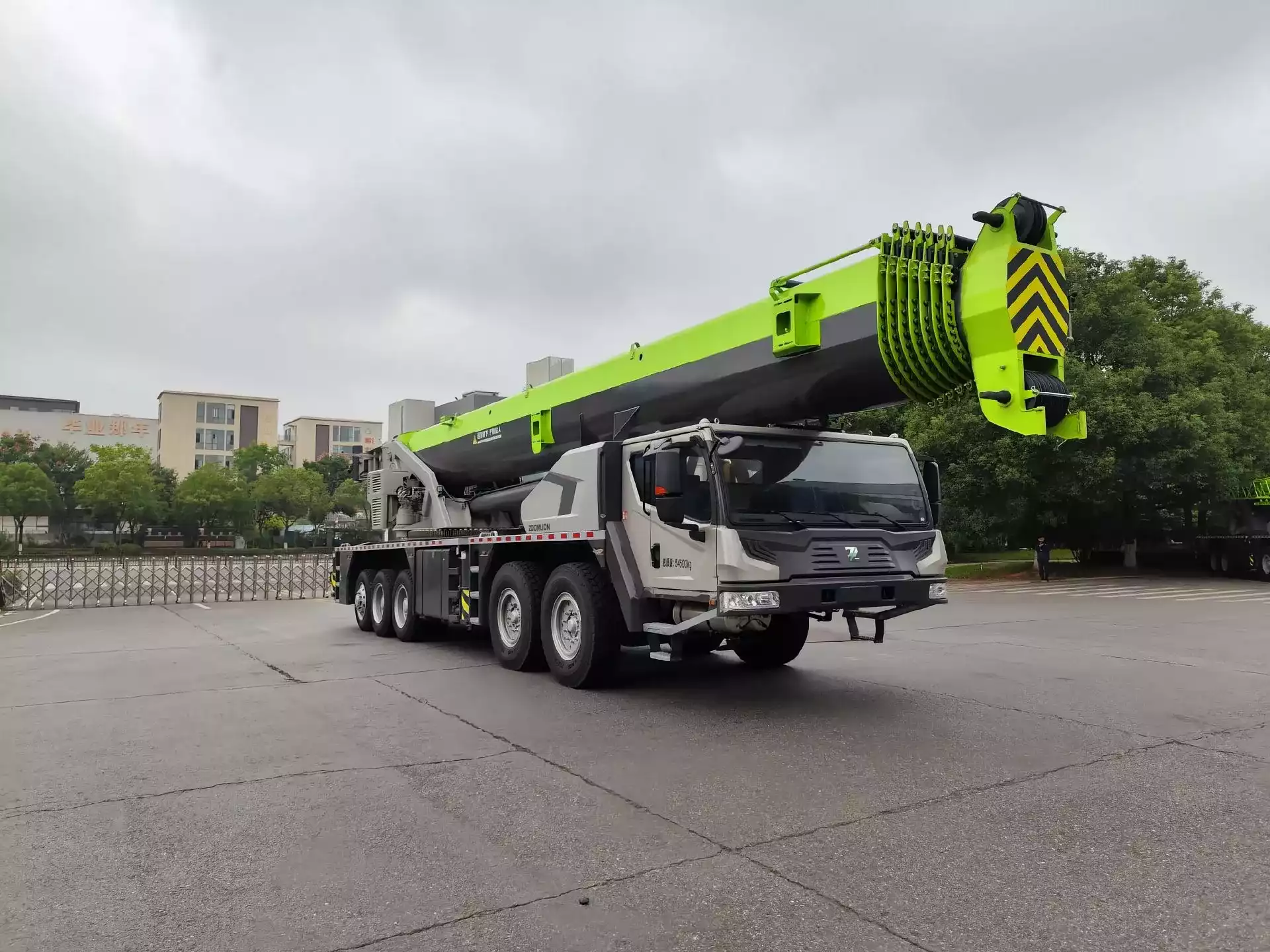

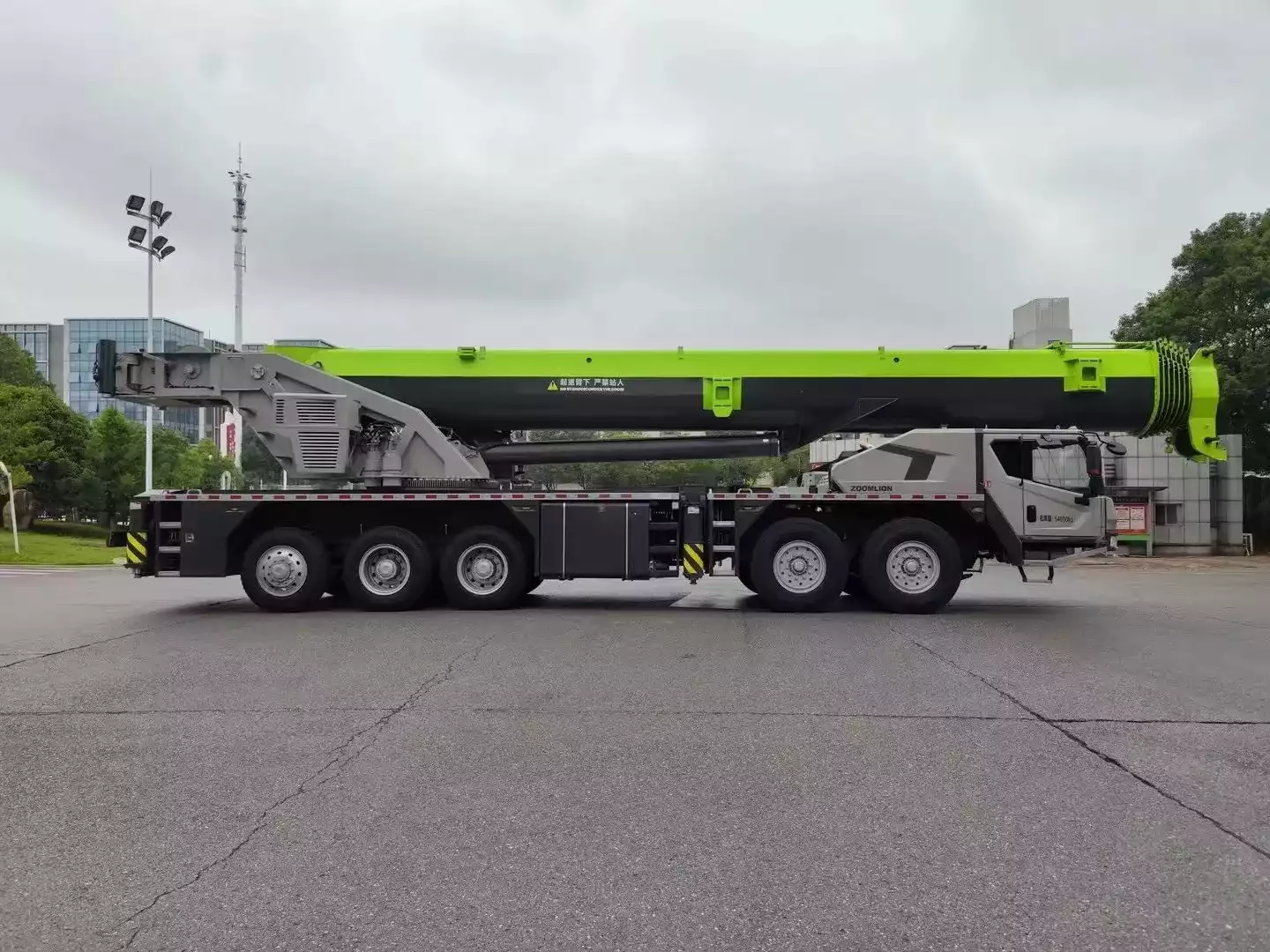

产品型号
汽车行业型号:ZLJ5552JQZ130A
工程行业型号:ZTC1300A
产品特征号:ZTC1300A863
主臂:85m 副臂:33.5m 配重:49t

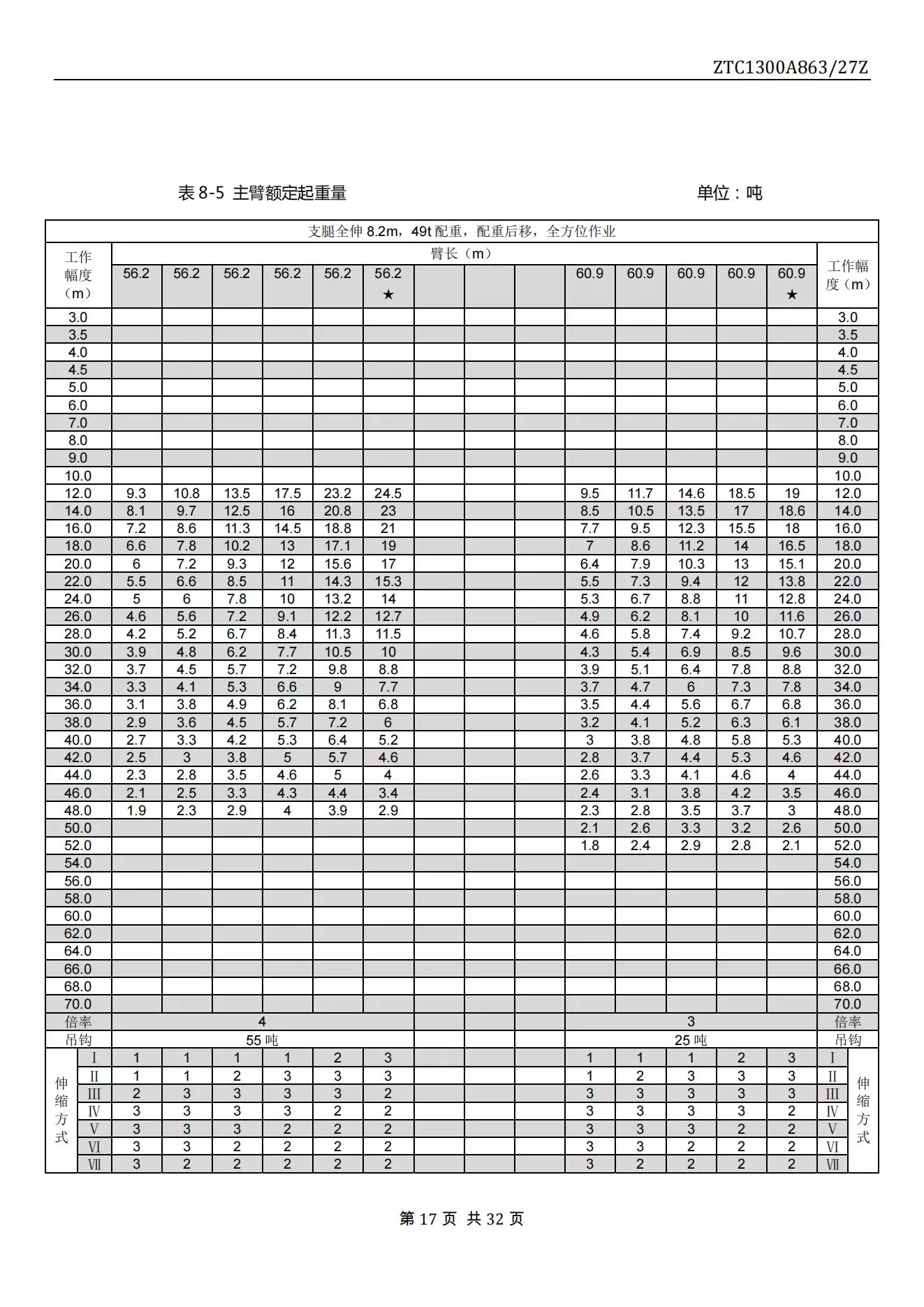

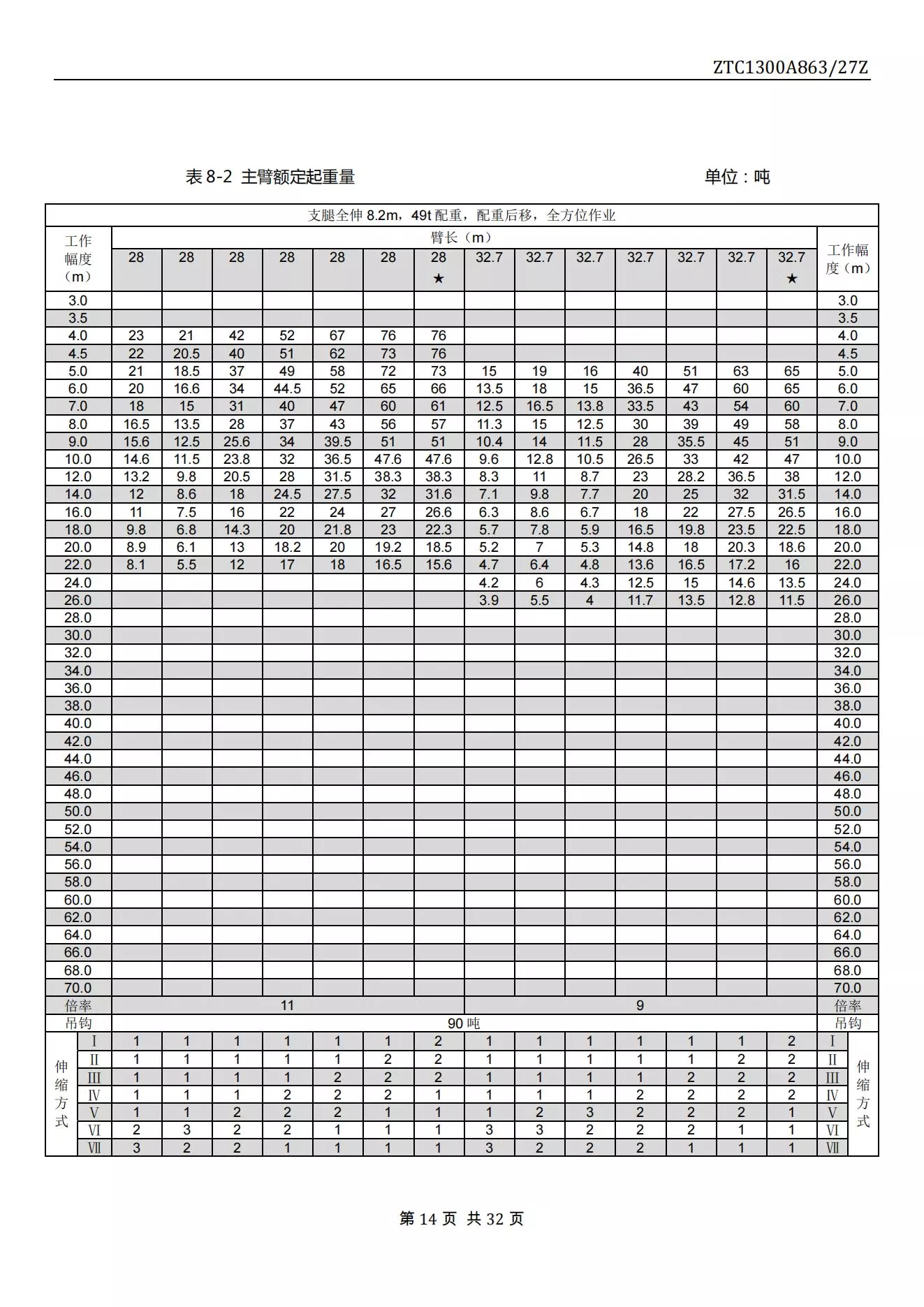

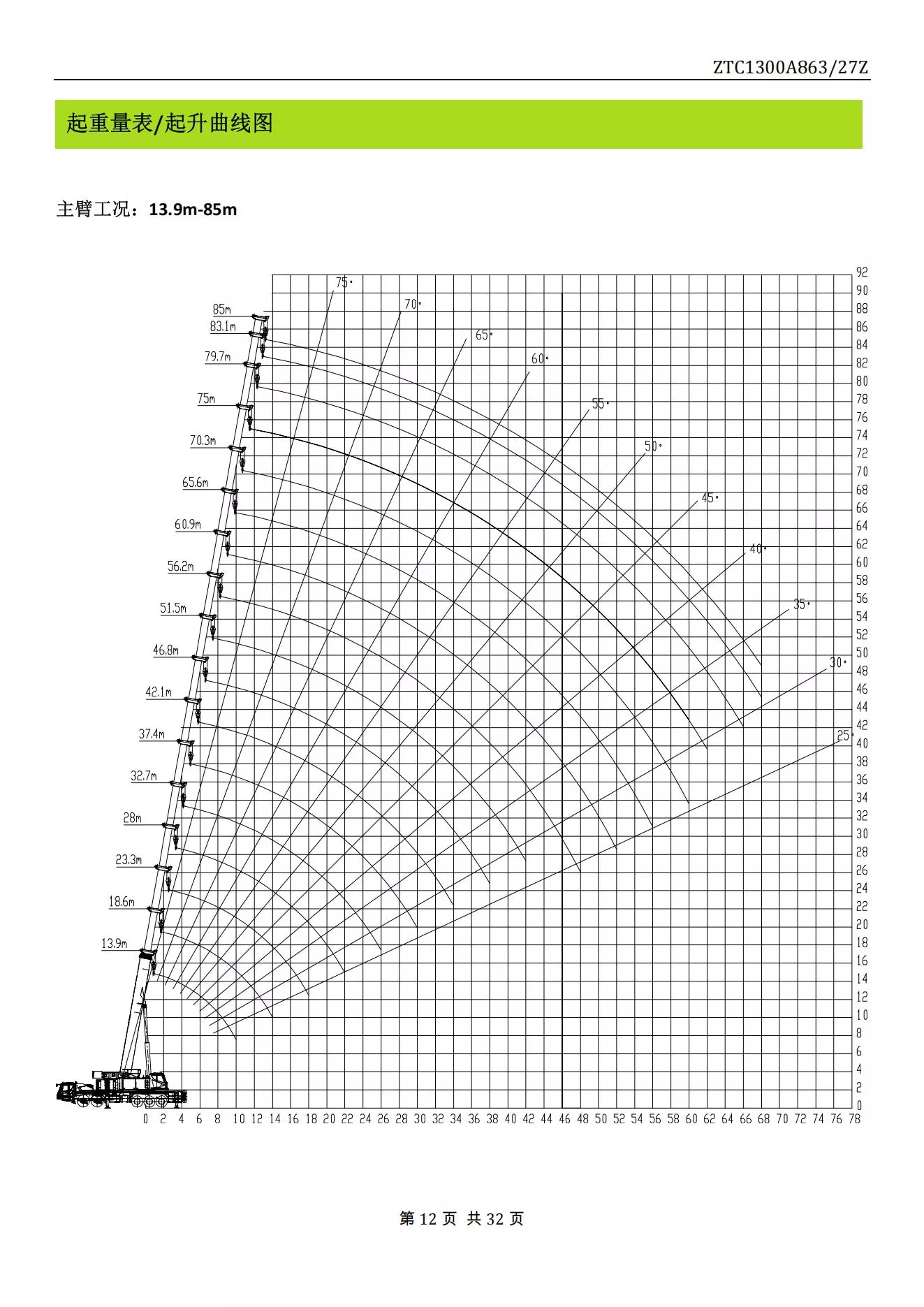

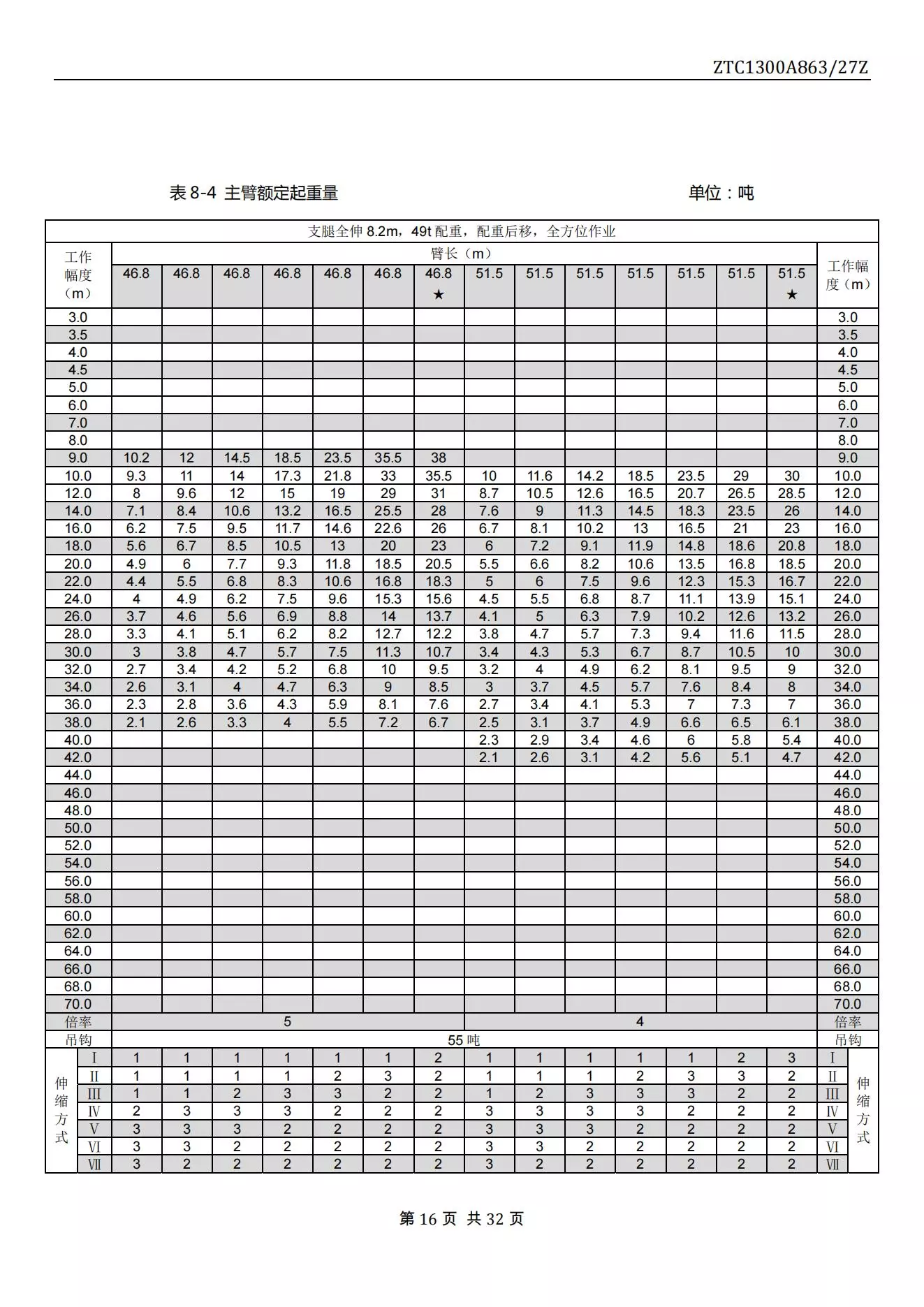

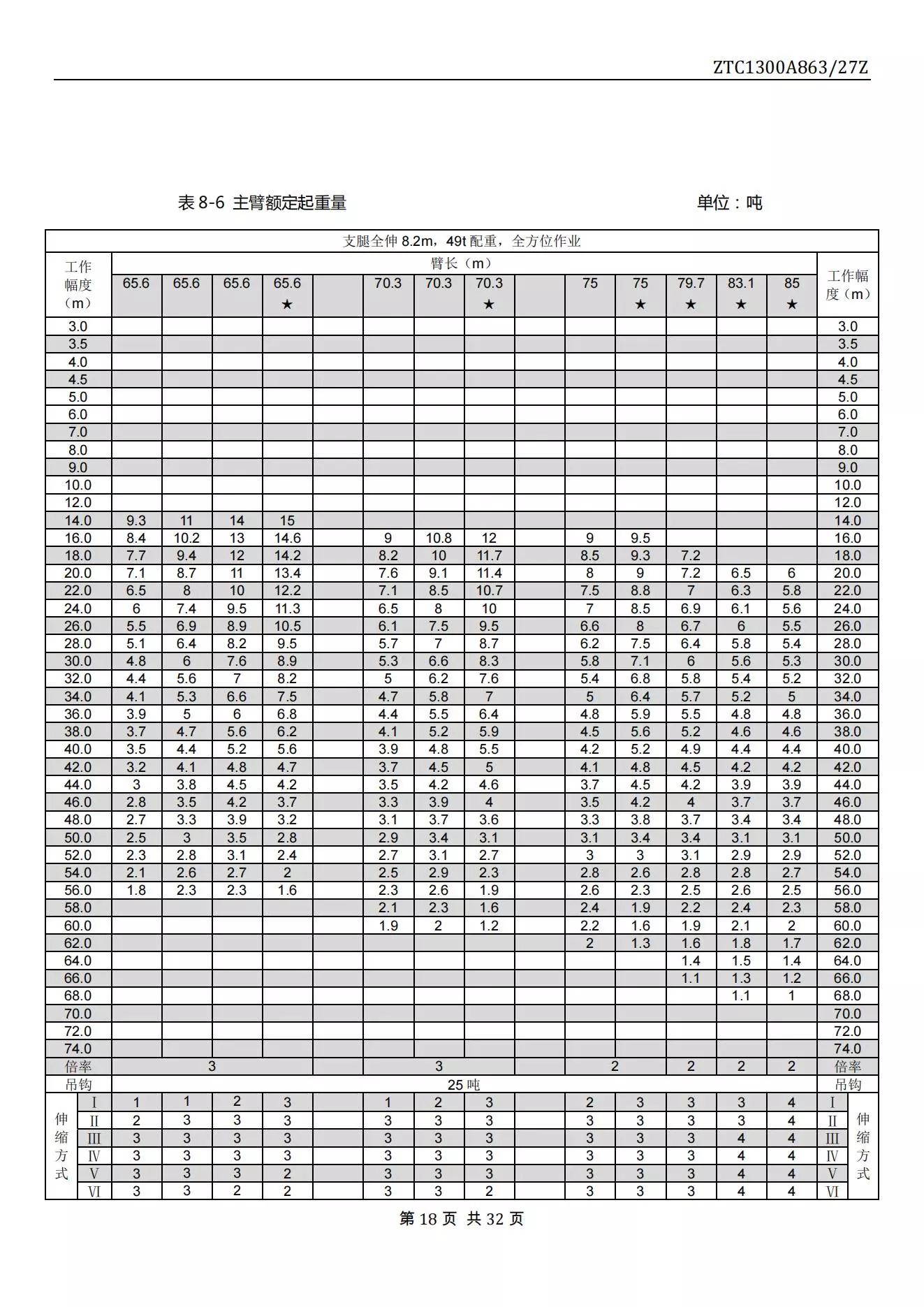

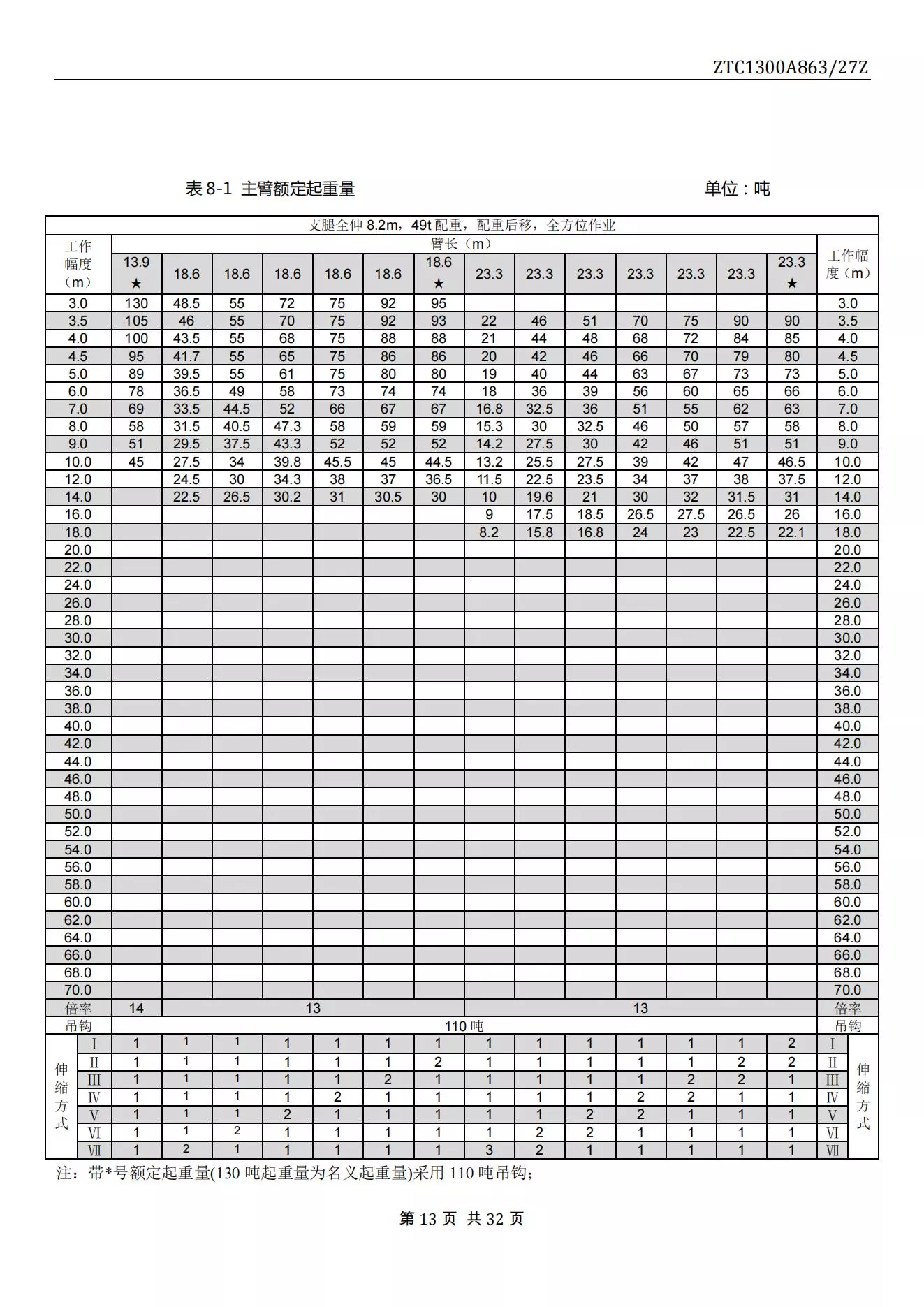

主要技术参数 | ||||
项 目 | 数 值 | 备 注 | ||
工作性 能参数 | 最大额定总起重量 | t | 130 | |
基本臂最大起重力矩 | t.m | 483 | ||
全伸臂最大起重力矩 | t.m | 176.4 | ||
基本臂最大起升高度 | m | 14 | ||
主臂最大起升高度 | m | 85 | 不考虑吊臂变形 | |
副臂最大起升高度 | m | 116.5 | ||
工作 速度 | 主卷扬单绳最大速度 | m/min | 135 | |
起重臂起臂时间 | s | 70 | ||
起重臂伸出时间 | s | 880 | ||
回转速度 | r/min | 0~1.6 | ||
行驶 参数 | 最大使用海拔 | m | 2000 | |
最高行驶速度 | km/h | 80 | ||
最大爬坡度 | % | 45 | ||
最小转弯直径 | m | ≤24 | ||
最小离地间隙 | mm | 330 | ||
尾气排放限值 | 国Ⅵ | |||
接近角 | ° | 18 | ||
离去角 | ° | 13 | ||
质量 参数 | 行驶状态自重(总质量) | kg | 54900 | |
整车整备质量 | kg | 54705 | ||
单桥轴荷 | kg | 12000/12000/10450 /10450/10000 | ||
尺寸 参数 | 外形尺寸(长×宽×高) | mm | 16400×3000×4000 | |
支腿横向距离 | m | 8.2(全伸)、5.47(半 伸) | ||
支腿纵向距离 | m | 7.65 | ||
配重尾部回转半径 | mm | 5670 | ||
主臂长度 | mm | 13.9-85 | ||
主臂仰角 | ° | -0.5~80 | ||
副臂长度 | m | 10.4、17.5 | 选装 25.5m、33.5m |
主臂
• 8 节吊臂,采用 960MPa 级别高强钢板,椭圆形截面吊臂,具有超强的起吊能力,出众的局部 稳定性,出色的抗弯能力。
• 主臂长度:13.9m~85m。
副臂
• 副臂长度:10.4m ,17.5m,25.5m(选装 1 节 8m 标准节),33.5m(选装 2 节 8m 标准节)。
• 行驶时不随车带副臂;短距离行驶时可以置于主臂侧面,插销式装拆。
伸缩机构
• 采用程序自动控制的单缸插销式伸缩机构,机械互锁,顺序伸缩。
起升机构
• 液压马达+行星减速机的结构形式,主、副卷扬可分别独立控制,亦可组合动作。
• 采用高品质抗扭钢丝绳,吊重物不旋转,不乱绳,袋式绳头,快速更换最大倍率。
变幅机构
• 单油缸变幅机构,变幅范围-0.5 °-80°。
回转机构
• 采用液压马达+行星减速机双机构,回转速度 0-1.5rpm。
转台
• 高强度结构钢,抗扭箱型结构,承载能力强。
操纵室
• 4.0 系列大空间移门全景式操纵室,外推式玻璃前窗,带前脚踏,顶部有安全护栏。
• 操纵室前部无仪表台和电气元件,空间更宽敞舒适,坐乘体验更佳。
• 集成式总线按键面板,布置紧凑简洁,可靠性高;带夜视背景光,显示清晰,夜间作业更安全。
• 立式 10.4 寸二合一液晶电脑触摸屏,集成所有功能,观测角度更佳,不反光,操纵体验更好。
• 带 USB 插头,可充电。
• 带俯仰机构,可实现 0-20°俯仰,有效扩大作业视野,降低作业强度。
• 操纵室带冷暖空调。
配重
• 共计 49t,由 5 块主体配重(共 45 吨)、2 块 2 吨边配重组成;
• 配重组合为 0t 、9t 、18t 、27t 、36t 、40t、45 t 、49t。
吊钩
• 吊钩为 110t 、90t 、70t(锚钩)、70t(单钩)、60t(锚钩)、25t 、8t。
• 其中 60t(锚钩)、8t 吊钩为标配件,其余为选配件。
机棚
• 机棚为框架式结构,造型美观大方。
控制系统
• 上车操纵方式为电液比例操纵,计算机集成控制,液压系统为开式、闭式结合的变量系统。
• 具有配重自装卸功能、操纵室俯仰角调节功能、有较好的起制动平稳性,较高的系统可靠性。
安全监控系统
• 运用总线技术,实现底盘、上车都可实时的监视支腿压力、车架倾斜角度,杜绝危险发生。
• 整车配置多种编码器与传感器,可实时监控车辆各系统状态,配合升级的安全策略,杜绝危险 发生,实现高效安全作业。
底盘发动机
• WP12.460E62 ,水冷、直列六缸、四冲程増压中冷柴油机。排量: 11.596L。额定最大功率
338kw/1900r/min,最大输出扭矩 2200 N.m /1000-1400 r/min。国六排放,柴油箱容积 450 升。
变速器
• 法士特 12 档 12JZSD220A +QH100 手动变速箱,有 12 个前进档、1 个倒档,带取力口;该变 速器为机械式手动变速器。
车桥
• 国产 12+12+13+13+10 吨级的中联汽车起重机底盘专用车桥,驱动转向形式为 10×6×6,第
一、二桥为转向从动桥; 第三、四桥为贯通式刚性驱动桥, 且都带有轴间及轮间差速器和差速 锁止装置;第五桥为转向驱动桥,且带有轮间差速器和差速锁止装置。所有桥采用鼓式制动器。
支腿
• H 型双级支腿,箱型截面,由δs=960MPa 的高强钢焊接而成。
轮胎
• 第一、二桥采用 385/95R25 子午轮胎,无内胎,单胎,充气压力 1.0MPa。
• 第三、四桥采用 325/95R24 子午轮胎,无内胎,双胎,充气压力 1.0MPa。
• 第五桥标配 325/95R24 子午轮胎,无内胎,单胎,充气压力 1.0MPa;可选配 415/80R22 子午 轮胎,无内胎,单胎,充气压力 0.93MPa
转向
• 三桥机械转向,第一二桥双缸助力,第五桥单缸助力,配置双通道、带极限卸荷的整体式动力 转向器。
悬架
• 一、二桥悬架采用纵置钢板弹簧悬架。
• 三、四桥悬架采用钢板弹簧+平衡梁+推力杆式双联桥平衡式悬架。
• 五桥悬架采用导向臂式空气悬架,该类型悬架具有变刚度特性,可通过设定不同的气压值,得 到不同的载荷特性,能合理分配各轴间的载荷。
制动
• 行车制动: 双回路气制动,作用在全桥所有车轮。
• 驻车和紧急制动: 弹簧制动,作用在第二、三、四、五桥车轮。
• 辅助制动:发动机气缸压气制动。
• 双回路制动系统,各桥的制动器均采用鼓式制动器,第一桥每个鼓式制动器装两个单膜片制动 气室,第二桥每个鼓式制动器装两个双腔膜片弹簧制动气室,第三、四、五桥每个鼓式制动器 装一个双腔膜片弹簧制动气室。
• 制动系统装有 ABS。
电气系统
• 数据 CAN 总线联接,驾驶室仪表台采用组合仪表,方便查询、辨别故障。整机匹配 28V、80A 发电机,串联两组 12V 电池。
驾驶室
• 低置式全宽驾驶室,全金属焊接结构,软塑内饰,内乘空间大,视野开阔,乘坐舒适,操纵方 便。
• 采用可调整方向盘,风窗洗涤器,电动车窗,大型组合多角度反光镜,驾驶员及乘员座椅均为 可调式减震高靠背座椅;工作台布置各类电子仪表、指示灯、控制开关、点烟器、 USB 接口、 MP3 播放系统、可调节的暖风除霜装置与单冷空调装置等设备。
